Тиски столярные переносные
Назначение
Тиски столярные переносные предназначены для быстрого оборудования рабочего места при проведении столярных работ. Компактное приспособление поможет выполнить резьбу по дереву, выпиливание, сверление, склейку, сборку моделей и многие другие работы по дереву.
Технические характеристики

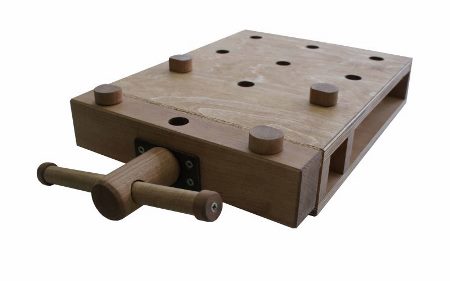

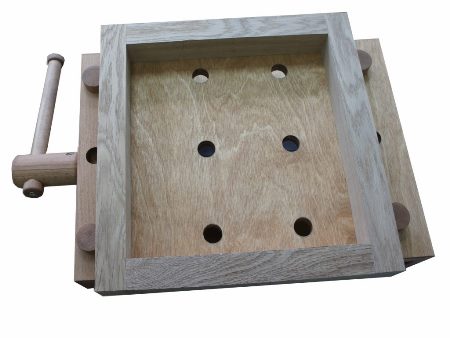

Тиски столярные переносные изготовлены из натуральной древесины (бук, березовая фанера) и состоят из неподвижного столика с тремя рядами отверстий для упоров и подвижной прижимной планки с металлическим винтом. Покрытие - масло-воск.
|
Габаритные размеры, мм
|
460х280х75
|
|
Ход прижимной планки, мм
|
До 180
|
|
Вес, кг
|
3,6
|
Комплектность*
|
Тиски столярные переносные в сборе
|
1 шт.
|
|
Упоры (детали повышенного износа)
|
4 шт.
|
|
Пробковые наклейки для тисков
|
1 комплект
|
|
Картонный короб
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
*Струбцины в комплект не входят
Руководство по эксплуатации
В процессе эксплуатации приспособление требует бережного обращения, правильного использования и соблюдения требований настоящего руководства по эксплуатации.

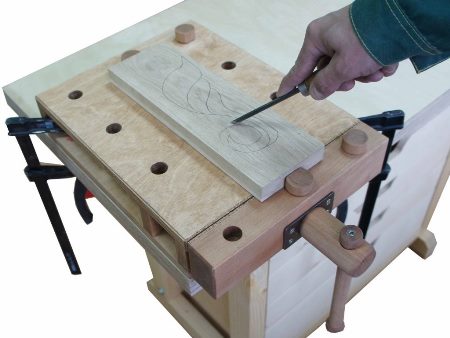

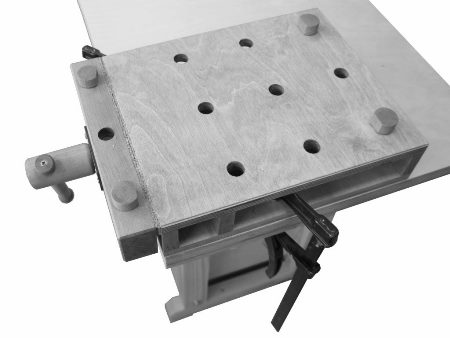

1. Разместите тиски столярные переносные на любой столешнице в удобном для работы месте и закрепите струбцинами к поверхности(струбцины в комплект не входят). Вид струбцин, их количество и место крепления выберете «под себя», учитывая особенности и безопасность работ.
\

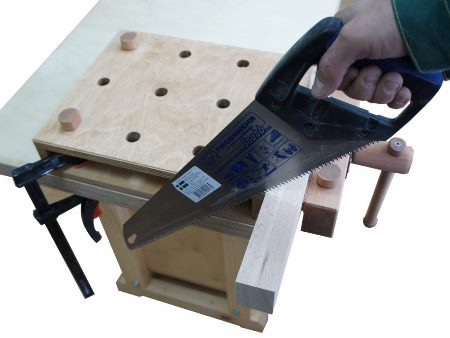

2. С помощью подвижной прижимной планки и упоров зажимайте заготовки или изделия плавным поворотом ручки, не прикладывая излишних усилий.
Усилие затяжки на рукоятке тисков не более 1,5 кг/м
3. Деталь в тисках должна зажиматься плавно, без рывков, ударов и без
применения удлиняющих ручку тисков приспособлений. Не допускается
попадание посторонних предметов в резьбу ходового винта тисков, затрудняющих
его вращение.
4. Для хорошей фиксации деталей в тисках, наклейте пробковые наклейки из комплекта на внутреннюю поверхность тисков.
5. Узкие детали рекомендуется зажимать по среднему ряду отверстий, чтобы не допустить перекоса тисков.
6. На приспособлении недопустимо рубить или тесать деревянные заготовки топором. При использовании режущих инструментов, например стамесок, необходимо под заготовки подкладывать опорную дощечку.
7. На приспособление нельзя ставить горячие предметы или обливать его водой. Поверхность приспособления после окончания работы всегда очищается от грязи и клея.
8. Упоры при использовании должны устанавливаться в отверстия полностью и без перекосов. Упоры являются деталями повышенного износа.
9. Гарантия не распространяется на детали повышенного износа, повреждения, возникшие в результате нарушения руководства по эксплуатации, естественного износа, плохого ухода, не правильного использования или грубого обращения.
Желаем плодотворного творчества!
